Испытания на герметичность

Испытания на герметичность — процедура, направленная на проверку целостности и плотности соединений материалов, конструкций. Цель испытаний — убедиться, что в ходе эксплуатации не произойдет утечек газа, воздуха, жидкости или других рабочих сред. Проверка необходима для обеспечения безопасности объекта, продления срока службы оборудования и соответствия действующим требованиям.

Чаще всего оценка герметичности требуется при вводе оборудования в эксплуатацию, после ремонта или технического обслуживания. Также процедура обязательна при сдаче систем в эксплуатацию в рамках строительного контроля или при оформлении технической документации.

На практике проведение испытаний на герметичность особенно актуально для объектов, где используются трубопроводы, резервуары, емкости под давлением и прочие элементы, работающие с жидкостями и газами. Без проведения этой процедуры невозможно гарантировать прочность системы, безопасность эксплуатации.

Такие проверки часто предусмотрены в проектной документации или назначаются контролирующими органами. Кроме того, они обязательны в рамках сертификации или технического освидетельствования техники.

Основные методы проверки герметичности

Методы испытания на герметичность подбираются в зависимости от конструкции объекта, типа среды и требований нормативов. Способы делятся по виду используемого вещества:

• газовые — позволяют обнаружить даже мельчайшие утечки с применением воздуха, гелия, аргона;
• гидравлические — основаны на подаче жидкости (вода, масло) под давлением, чаще применяются для трубопроводов и резервуаров;
• комбинированные — сочетают газ и жидкость, используются в нестандартных случаях.

Часто используют следующие методы:

• спектрометрический — выявляет микропротечки при вакуумных испытаниях;
• галогенный — автоматизированный способ с высокой чувствительностью;
• манометрический — фиксирует падение напора в системе;
• индикаторный — применяются реагенты, меняющие цвет при контакте с утечкой;
• акустический — улавливает звуковые колебания, возникающие при выходе газа;
• оптический, катарометрический — применяются в лабораторных условиях;
• электронно-захватный — используется для высоковольтных изделий;
• люминесцентный — позволяет находить утечки в закрытых участках;
• опрессовка, пузырьковый способ — визуальный контроль после подачи среды под давлением.

Проверка с использованием любого из перечисленных методов должна выполняться специалистами сертифицированной лаборатории. Это гарантирует точность результатов, соблюдение установленных норм безопасности.

Нормативная база

Порядок проведения испытаний на герметичность зависит от категории продукции, регулируется рядом технических нормативов.

Для упаковочной продукции порядок исследований и перечень допустимых методов установлены в ГОСТ 51827-2001. Этот государственный стандарт описывает процедуры оценки герметичности упаковки, включая условия проведения, виды контрольных веществ и предельные параметры утечек. Кроме того, упаковка подлежит декларированию по требованиям Технического регламента Таможенного союза (ТР ТС) 005/2011.

Если проверяют оборудование, работающее под давлением, применяют технический регламент ТР ТС 032/2013. Он устанавливает требования к аппаратам, эксплуатируемым под избыточным внутренним давлением, включая трубопроводы, теплообменные установки, котельное и резервуарное оборудование. Для таких объектов обязательным является получение сертификата соответствия.

Оборудование, применяемое при исследованиях

Наиболее востребованными являются:

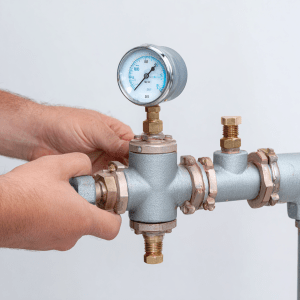

• манометры, дифференциальные датчики давления —для точной фиксации падения давления внутри замкнутого контура;
• гелиевые течеискатели (масс-спектрометры) — отличаются высокой чувствительностью, способностью выявлять микроскопические утечки;
• галогенные детекторы — фиксируют присутствие галогенсодержащих веществ в воздухе, используются при автоматизированных тестах;
• испытательные камеры с вакуумной или избыточной средой — позволяют контролировать поведение изделия при различном давлении;
• насосы для создания испытательного давления — необходимы при проведении опрессовки, особенно в гидравлических методах;
• люминесцентные составы, ультрафиолетовые источники света — применяются в неразрушающем контроле для визуализации утечек;
• индикаторные растворы, пасты и ленты — входят в состав химических методов для внешнего контроля герметичности.

Оборудование, задействованное в процессе, должно соответствовать требованиям ТР ТС 032/2013. Важно, чтобы все измерительные средства прошли метрологическую поверку, так как от их точности зависит достоверность результатов.

Порядок проведения диагностики

Перед началом процедуры заявитель предоставляет комплект обязательных сведений:

• заявку;
• тех. документацию — чертежи, паспорт изделия, схемы подключения;
• информацию об условиях эксплуатации;
• при необходимости — рекомендации по допустимым нагрузкам, методам оценки.

На основании этих данных специалисты аккредитованной лаборатории выбирают соответствующий метод тестирования, подбирают оборудование и составляют программу проверки.

Порядок проведения испытаний на герметичность:

1. первичный осмотр объекта — для выявления видимых повреждений, деформаций, следов износа или заводских дефектов;
2. подготовка к тестированию — установка герметизирующих элементов, подключение к измерительным приборам, настройка оборудования и проверка герметичности соединений;
3. создание условий — внутрь объекта подается тестовая среда (газ или жидкость), параметры давления доводятся до заданного уровня в соответствии с выбранной методикой;
4. фиксация показателей — в течение установленного времени осуществляется контроль характеристик, наличия возможных утечек;
5. завершение процедуры — производится сброс давления, отсоединение оборудования, очистка объекта.

По завершении технических действий специалист проводит анализ полученных данных, наблюдения фиксирует в рабочей документации, на основании которой затем составляется протокол.

Оформление протокола

По завершении всех процедур оформляется официальный документ — протокол испытаний. Протокол составляется строго по установленной форме, включает ряд обязательных позиций:

• дату оформления;
• наименование, юридический адрес, телефон и регистрационный номер аккредитации испытательной лаборатории;
• информацию о заявителе — юридическое лицо или индивидуальный предприниматель;
• сведения об изделии — наименование, параметры, назначение, а также условия и сфера применения;
• количество образцов, описание отбора для тестирования;
• нормативные документы, на основе которых проводилась проверка — технические регламенты ЕАЭС, ГОСТы или иные стандарты;
• методы испытаний — с указанием оборудования, режима проведения;
• сроки работ — даты начала, окончания исследования;
• результаты — числовые и описательные данные, полученные в процессе проверки.

Заключительный раздел документа содержит вывод специалистов — соответствует ли изделие требованиям безопасности, техническим нормам. Документ подписывают эксперты, участвовавшие в испытании, руководитель лаборатории. После этого ставится печать аккредитованной организации.

Проведение испытаний на герметичность в большинстве случаев входит в состав обязательных процедур, необходимых для получения сертификатов или деклараций.

Центр сертификации «Гортест Сибирь» оказывает комплексные услуги для предпринимателей: от проведения проверок до подготовки разрешительной, технической документации. Эксперты центра сопровождают оформление сертификатов, деклараций, СГР, а также разрабатывают паспорта изделий, руководства по эксплуатации и технологические регламенты. Выполняются также расчеты на прочность, регистрация в ГИСП, внедрение СМК и оформление документов по стандартам ГОСТ Р и ИСО.

Для консультации, расчета стоимости или подачи заявки достаточно связаться с представителями центра через официальный сайт или по контактам, указанным на странице. Консультации бесплатные.

Вопрос-ответ

Здравствуйте! Данные испытания проводятся в добровольном порядке?

Добрый день! Без протокола изготовитель (импортер) товаров не сможет получить обязательную разрешительную документацию (сертификат или декларацию). Следовательно, предприниматель не сможет легитимно выпускать, ввозить и продавать продукцию на территории РФ. Если товар при обязательной оценке соответствия не подразумевает испытания именно на герметичность, но Заявитель хочет дополнительно проверить этот показатель и заявить о нем для конкурентоспособности, конечно провести испытания можно будет дополнительно на добровольной основе, после проведения обязательных испытаний согласно техническому регулированию.
