Капиллярный метод неразрушающего контроля сварных соединений

Капиллярный метод неразрушающего контроля представляет собой эффективную технологию диагностики, предназначенную для выявления поверхностных дефектов на различных материалах без нарушения их целостности. Метод востребован на всех этапах жизненного цикла оборудования: от производства до технического обслуживания, утилизации. Особенно востребован он при проверке сварных соединений, где важно своевременно обнаружить трещины, поры, непровары, другие потенциально опасные дефекты.

Технология подходит для изделий из черных, цветных металлов, стекла, керамики, пластмасс — то есть материалов, для которых другие способы неразрушающей дефектоскопии могут быть неэффективны или недоступны.

Что такое капиллярный метод контроля

Капиллярный метод контроля — это способ обнаружения дефектов на открытых поверхностях изделий с помощью специального индикатора, проявляющего нарушения в структуре материала. Метод основан на проникновении жидких составов в микроскопические полости, используется при оценке сварных швов, литых, штампованных деталей.

Капиллярная дефектоскопия относится к визуализирующим методам неразрушающей диагностики. В зоне повреждения появляется четкий цветной или люминесцентный след, который служит основой для оценки качества объекта. Способ применяется в ситуациях, где невозможна проверка другими средствами: при анализе изделий из немагнитных металлов, стекла, керамики, пластиков.

Метод применяют в различных отраслях: в энергетике, машиностроении, авиационной, оборонной промышленности. Наибольшую эффективность он показывает при исследовании сварных соединений, где требуется быстрое, точное выявление поверхностных нарушений.

Принцип действия, область применения

Капиллярный метод контроля сварных швов реализуется на основе физического явления капиллярности — способности жидких веществ проникать в микроскопические дефекты под действием поверхностного натяжения. В роли индикатора выступает специальный состав — пенетрант, который затекает в мельчайшие трещины, поры и другие нарушения на поверхности металла или другого материала.

После выдержки раствор тщательно удаляется, и на его место наносится проявляющее вещество. Оно вступает в взаимодействие с остатками пенетранта внутри дефекта, благодаря чему на поверхности появляется визуальный индикатор — окрашенное или светящееся пятно, точно соответствующее очертаниям повреждения.

Последовательность операций при применении диагностики:

1. Предварительная подготовка поверхности (обезжиривание, сушка, удаление загрязнений);

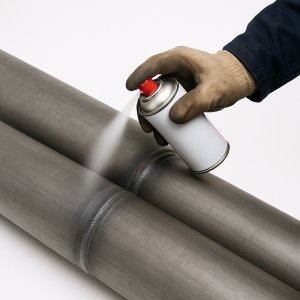

2. Распыление или нанесение пенетранта (ручным способом либо с помощью оборудования);
3. Выдержка времени, необходимая для проникновения индикатора;
4. Удаление лишнего пенетранта с поверхности;
5. Покрытие зоны проявляющим составом;
6. Проведение визуального обследования — при обычном или ультрафиолетовом освещении (для флуоресцентных систем).

Методика эффективна для изделий из металлов, стекла, пластика, керамики. Применяется при проверке:

• сварных швов в машиностроении, судостроении, авиастроении;
• резервуаров, трубопроводов, сосудов под давлением;
• оборудования, работающего в агрессивных средах;
• элементов, где критична герметичность, прочность.

Способ позволяет выявить мельчайшие поверхностные повреждения.

Капиллярный контроль сварных швов, соединений

Капиллярный метод контроля дефектов применяется для оценки сварных стыков там, где требуются детекция поверхностных нарушений. Основной акцент делается на характере дефектов, условиях их проявления, правильном выборе контрольных средств.

Ключевые проверяемые дефекты:

• раскрытые трещины вдоль шва;
• поверхностная пористость, газовые раковины;
• непровары, узкие каверны на кромках;
• непроплавления в зонах сопряжения.

Выбор средства контроля зависит от материала, геометрии шва. Для алюминия, его сплавов предпочтительны химически инертные пенетранты. Для толстых стальных элементов применяются пенетранты с большей вязкостью. Люминесцентные системы используют при слабой контрастности на рабочем фоне или при необходимости высокой чувствительности.

Особые требования к швам с сложной формой:

• вогнутые поверхности дают ложные усадки следа; требуется использование тонкопроникающих составов;
• ребра, фаски требуют проверки под разными углами освещения;
• на сильно изогнутых участках сигнал растягивается, искажается; оценка проводится с учётом геометрии.

Ошибочные интерпретации возникают при наличии пор, заполненных следами флюса, при остаточной смазке или при коррозионных налетах. В таких случаях рекомендуется комплексировать методы: визуальный осмотр, капиллярную диагностику, магнитопорошковая дефектоскопия (для ферромагнитных материалов) или ультразвуковая проверка.

Критерии оценки результата:

• форма следа демонстрирует направление, длину дефекта;
• интенсивность окраски указывает на глубину открытой поверхности;
• наличие размытых пятен может сигнализировать о смывании пенетранта или о пористости основания.

Документирование выявленных нарушений включает схематичное обозначение мест на чертеже шва, числовую фиксацию размеров дефектов. Это облегчает принятие решения о корректировке дефектов, доработке или списании узла.

Обнаружение дефектов при капиллярном методе

Капиллярные методы контроля швов помогают точно фиксировать дефекты, расположенные на открытой поверхности. Его применяют в случаях, когда критична герметичность, прочность соединения, а доступ к внутренним слоям ограничен. Метод обеспечивает высокую чувствительность к микроскопическим нарушениям, которые сложно выявить при визуальной проверке.

Типичные дефекты, обнаруживаемые при капиллярной дефектоскопии:

• продольные, поперечные микротрещины;
• пористость в зонах наплавки;
• узкие линейные разрывы;
• микропустоты, капиллярные протечки;
• несплошности в зоне термического влияния.

Процедура диагностики даёт возможность оценить наличие, геометрию дефекта. Контрастность изображения на поверхности зависит от глубины нарушения: чем интенсивнее след, тем выше вероятность критического повреждения.

Для повышения точности оценки применяются следующие приемы:

• использование люминесцентных составов для слабовидимых поверхностей;
• регулирование времени выдержки пенетранта;
• чередование методов на сложных участках.

Интерпретация результатов проводится с учетом формы следа, его насыщенности, распределения. Протяженные размытые участки сигнализируют о неглубоких дефектах. Тонкие чёткие линии — признак раскрытых трещин. Обнаруженные отклонения наносятся на схему объекта, фиксируются в протоколе.

Преимущества и ограничения метода

Капиллярный метод контроля сварных соединений получил широкое распространение благодаря своей универсальности. Он даёт возможность оценить состояние объекта без его разрушения, без применения сложного оборудования.

Сильные стороны метода:

• высокая информативность при диагностике неглубоких поверхностных дефектов;
• применимость к материалам, не поддающимся другим видам неразрушающего контроля (например, керамика, стекло, неметаллические сплавы);
• результат фиксируется визуально, что ускоряет анализ;
• доступность — не требует сложной аппаратуры, может выполняться в полевых условиях;
• не оказывает негативного влияния на структуру проверяемого материала.

Метод подходит для проверки объектов любой геометрии. Он особенно полезен при проверке изделий с тонкими стенками, сложным профилем или нестандартной формой, где другие способы оказываются малоэффективными.

Факторы, ограничивающие применение:

• невозможность выявления дефектов, расположенных под поверхностью;
• чувствительность к условиям окружающей среды: влага, пыль, высокая температура снижают эффективность;
• необходимость тщательной подготовки поверхности: любые загрязнения, пленки искажают результат;
• не применяется для пористых материалов, склонных к впитыванию жидкостей (например, дерево, пенобетон);
• потенциальная ложная индикация при неправильной выдержке или подборе индикаторного состава.

Для сложных задач метод может комбинироваться с другими технологиями контроля: магнитопорошковым, вихретоковым, визуально-оптическим. Это позволяет повысить надежность оценки сварных соединений.

Нормативная база, стандарты

Методы регламентированы рядом нормативных документов, в которых зафиксированы требования к процедуре, условиям проведения, подготовке поверхности, оформлению результатов.

Основные стандарты:

1. ГОСТ 18442-80 — базовый документ, устанавливающий общие требования к капиллярным методам. Описывает этапы процесса: подготовка, нанесение пенетранта, удаление избытка, проявление, визуальный анализ.
2. ГОСТ Р 56543-2015 — определяет условия для аттестации персонала, выполняющего неразрушающий контроль. Указывается необходимость подготовки специалистов, допуска к проведению дефектоскопии.
3. ГОСТ Р 50.05.09-2019 — содержит правила оформления протоколов по результатам капиллярного, других видов неразрушающего тестирования.
4. РД 03-606-03 — распространяется на предприятия, применяющие методы НК в сварке и производстве оборудования. Документ описывает требования к лабораториям, СИ и оформлению результатов.
5. СТО, ТУ предприятий — локальные документы, регулирующие применение конкретных методик с учетом особенностей производства.

В рамках сертификации объектов может потребоваться наличие экспертного заключения или протокола, оформленного по указанным стандартам. Лаборатории, выполняющие такие исследования, должны быть аккредитованы, иметь подтверждение компетентности в данной области.

Оформление протокола капиллярного контроля

По итогам процедуры оформляется технический документ, подтверждающий проведение оценки. Протокол содержит результаты визуального анализа, сведения о примененных материалах, стандартах, а также информацию об объекте исследования.

Обязательные элементы протокола:

• дата, номер документа;
• данные о заказчике, исполнителе;
• методика, используемый ГОСТ или технический регламент;
• описание объекта: тип сварного соединения, материал, форма, габариты;
• условия проведения: температура, освещение, средства исследования;
• марка, состав пенетранта, проявителя, очистителя;
• выдержка времени на каждом этапе;
• форма, размеры обнаруженных дефектов;
• вывод о пригодности объекта к эксплуатации.

Если проверка осуществляется в составе сертификационной процедуры, дополнительно указываются ссылки на нормативно-технические документы, регламентирующие безопасность объекта. При необходимости составляется экспертное заключение или приложение с фотоматериалами.

Протокол подписывается специалистом, проводившим обследование, представителем лаборатории. Документ может быть основанием для приемки сварных соединений, выдачи сертификатов, оформления паспорта качества или подтверждения соответствия продукции требованиям ГОСТ.

Сопутствующие услуги, документы

При проведении капиллярного метода контроля дефектов могут потребоваться дополнительные действия, сопроводительная документация. Центр предоставляет комплексные услуги:

• разработка инструкции по проведению процедуры исследования;
• сертификация продукции, предназначенной для дефектоскопии;
• поверка, калибровка средств измерений (СИ), используемых в процессе;
• оформление технических паспортов, экспертных заключений;
• оформление СУТСИ;
• сертификация лаборатории, сопровождение процедуры аккредитации.

Все мероприятия выполняются в строгом соответствии с действующими нормативами. Документы оформляются на официальном бланке, содержат необходимые реквизиты, печати, подписи. Направляйте заявки!
